Ráncosodás a cső belső ívén - Mi okozza és hogyan lehet megelőzni?

A jelenség elsőre sokszor csak esztétikai problémának tűnik: a hajlított cső belső oldalán apró hullámok, gyűrődések vagy erőteljesebb redők jelennek meg. A valóságban azonban a ráncosodás ennél jóval több lehet. Bizonyos esetekben rontja az áramlást, gyengíti a szerkezetet, nehezíti a tisztíthatóságot, és akár selejtessé is teheti a hajlított csődarabot.

Csőhajlítás közben a külső íven az anyag nyúlik, a belső íven pedig összenyomódik. Ha a belső oldalon összegyűlő anyag nem tud egyenletesen eloszlani, hullámokba rendeződhet. Ez a ráncosodás alapja. Minél vékonyabb falú a cső, minél kisebb a hajlítási sugár, és minél kevésbé megfelelő a megtámasztás, annál nagyobb az esélye annak, hogy a belső ív nem sima marad, hanem gyűrődéseket mutat. A csőhajlítási hibák között a ráncosodás, falvékonyodás, oválosodás és visszarugózás gyakran együtt jelennek meg, ezért a hajlítás minőségét mindig összefüggésben kell vizsgálni.

A ráncosodás megelőzése nem egyetlen trükkön múlik. A jó eredményhez megfelelő hajlítási sugár, helyes csőméret, megfelelő falvastagság, jó anyagválasztás, pontos szerszámozás, belső megtámasztás és jól beállított gép szükséges. A hiba sokszor nem a hajlítás végén kezdődik, hanem már a tervezésnél, amikor túl szoros ívet, túl vékony falú csövet vagy nem megfelelő technológiát választanak.

Mi történik a cső belső ívén hajlítás közben?

Amikor a csövet meghajlítják, a külső oldala hosszabb pályára kerül, ezért megnyúlik. A belső oldal ezzel szemben rövidebb pályára kényszerül, ezért ott az anyag összenyomódik. Ez a nyomó igénybevétel a ráncosodás fő oka.

A cső fala hajlításkor nem tud korlátlanul és tökéletesen egyenletesen összenyomódni. Ha a belső íven túl sok anyag torlódik fel, és nincs elég megtámasztás vagy helyes szerszámvezetés, a csőfal hullámok formájában próbálja levezetni a nyomófeszültséget. Ez hasonló ahhoz, amikor egy vékony lemezt vagy papírcsíkot összenyomunk: egy ponton már nem rövidül tovább síkban, hanem meggyűrődik.

A csövek esetében ez a gyűrődés azért különösen fontos, mert a cső nem tömör rúd, hanem üreges keresztmetszet. A falvastagság, az átmérő és a keresztmetszet stabilitása határozza meg, mennyire tud ellenállni a belső oldali összenyomódásnak. Vékony falú csöveknél a belső ív sokkal érzékenyebb a ráncosodásra, mert kevesebb anyag tartja stabilan a körformát.

Miért nem csak esztétikai hiba?

Vannak helyzetek, amikor a kisebb belső ívi hullámosság elsősorban látványbeli probléma. Például dekorációs, nem áramló közeggel dolgozó vagy alacsony terhelésű szerkezeti elemeknél enyhe ráncosodás nem feltétlenül okoz azonnali műszaki hibát. Látható szerkezeteknél azonban már az esztétikai eltérés is minőségi kifogás lehet.

Ipari, technológiai vagy nyomás alatt üzemelő csöveknél viszont a ráncosodás komolyabb kérdés. A belső felületen kialakuló hullámok megzavarhatják az áramlást, növelhetik a nyomásveszteséget, lerakódási pontokat hozhatnak létre, és nehezíthetik a tisztítást. Ez különösen fontos olyan rendszerekben, ahol folyadék, gáz, gőz, poros közeg vagy szennyeződést hordozó anyag áramlik.

Szerkezeti szempontból a ráncosodás helyi geometriai gyengeséget is jelenthet. A redők feszültséggyűjtőként viselkedhetnek, ami rezgés, nyomásingadozás vagy ismétlődő terhelés mellett növelheti a repedés kockázatát. Ha a ráncosodás falvékonyodással, oválosodással vagy felületi sérüléssel együtt jelentkezik, már nem egyszerű szépséghibáról van szó.

A túl kicsi hajlítási sugár az egyik fő ok

A belső ívi ráncosodás egyik leggyakoribb oka a túl kicsi hajlítási sugár. Minél kisebb sugárra hajlítanak egy csövet, annál nagyobb alakváltozást kell elviselnie az anyagnak. A külső ív jobban nyúlik, a belső ív erősebben összenyomódik, és ezzel nő a ráncosodás esélye.

Ha a sugár nagyobb, a cső kíméletesebben alakul. A nyomó és húzó igénybevételek hosszabb szakaszon oszlanak el, így kisebb a belső oldali anyagtorlódás. Ezért tervezési oldalról az egyik legegyszerűbb megelőzési módszer az, ha nem választunk szükségtelenül szoros ívet.

Természetesen a valóságban sokszor korlátozott a hely. Gépekben, csővezeték-rendszerekben, épületgépészeti vagy ipari környezetben gyakran adott a beépítési tér. Ilyenkor nem mindig lehet nagyobb sugarat választani, de akkor a technológiát, a szerszámozást és a megtámasztást kell ehhez igazítani. A túl szoros ív önmagában nem feltétlenül lehetetlen, de nagyobb szakmai kontrollt igényel.

Vékony falú csöveknél nagyobb a kockázat

A falvastagság kulcsszerepet játszik a ráncosodásban. Vékony falú csöveknél a belső ív könnyebben instabillá válik. A nyomó igénybevétel hatására a csőfal nem tud elég ellenállást kifejteni, ezért hullámokba gyűrődhet. A szakmai források is kiemelik, hogy a vékony fal és a kis hajlítási sugár jelentősen növeli a belső ívi instabilitás, vagyis a ráncosodás esélyét.

A vastagabb falú cső általában stabilabban tartja a keresztmetszetét. Ez azonban nem jelenti azt, hogy mindig vastagabb csövet kell választani. A falvastagság növelése tömeget, anyagköltséget és hajlítási erőigényt is növel. Emellett bizonyos alkalmazásoknál a cső tömege vagy belső átmérője is korlátozó tényező.

A helyes döntés az adott feladattól függ. Ha a cső szűk sugarú hajlítást kap, nyomás alatt üzemel vagy áramlástechnikai szempontból kritikus, akkor már a tervezésnél számolni kell azzal, hogy a túl vékony fal ráncosodási és oválosodási kockázatot hozhat.

Nem megfelelő belső megtámasztás

A ráncosodás megelőzésének egyik legfontosabb eszköze a megfelelő belső megtámasztás. Amikor a cső belsejében tüske vagy mandrel dolgozik, az segít megtartani a keresztmetszetet és csökkenti a csőfal instabilitását. Ez különösen vékony falú, kis sugarú vagy szigorú minőségi követelményű hajlításoknál fontos.

Mandrel hajlításnál a belső megtámasztás a hajlítási pont közelében segít megakadályozni, hogy a cső belapuljon, összeessen vagy a belső íven ráncot képezzen. Ha nincs megfelelő mandrel, vagy a mandrel túl messze van a hajlítási ponttól, a belső ív könnyebben gyűrődik. Több szakmai útmutató is a mandrel használatát említi a ráncosodás és összeesés csökkentésének egyik legfontosabb módszereként.

A belső megtámasztás azonban nem önmagában old meg mindent. Fontos a mandrel mérete, pozíciója, állapota, kenése és illeszkedése is. Ha túl nagy a hézag a cső belső átmérője és a megtámasztó eszköz között, a csőfalnak továbbra is marad mozgástere a gyűrődésre. Ha túl szoros vagy rosszul beállított, más hibákat okozhat.

A simítószerszám szerepe

A belső ívi ráncosodásnál gyakran nem elég a belső megtámasztás. A külső szerszámozás, különösen a simítószerszám vagy wiper die is fontos szerepet játszik. Ez a szerszám a belső ív közelében támasztja és vezeti az anyagot, hogy a csőfal ne tudjon hullámokba torlódni.

A simítószerszám akkor működik jól, ha pontosan van beállítva. A szakmai források szerint a wiper die megfelelő pozíciója, különösen a hajlítószerszám érintési pontjához közeli beállítása, jelentősen csökkentheti a belső oldali gyűrődést.

Ha a simítószerszám kopott, rossz szögben áll, nem megfelelő anyagú, vagy nincs elég közel a kritikus ponthoz, nem fogja megfelelően kontrollálni az anyagáramlást. Ilyenkor a cső belső ívén kisebb vagy nagyobb hullámok jelenhetnek meg. Ezért a ráncosodás nem mindig a cső hibája; gyakran szerszámbeállítási vagy karbantartási probléma is lehet.

Rossz nyomószerszám-beállítás

A csőhajlítás során a nyomószerszám feladata, hogy megfelelően támassza és vezesse a csövet. Ha a nyomás túl kicsi, a cső nem kap elég kontrollt, és a belső oldalon ráncosodhat. Ha túl nagy, más jellegű hibák jelenhetnek meg, például felületi sérülés, túlzott súrlódás vagy nem kívánt alakváltozás.

A helyes nyomás beállítása különösen fontos sorozatgyártásnál, ahol az ismételhetőség alapkövetelmény. Egy kis beállítási eltérés is okozhatja, hogy az egyik darab még elfogadható, a következőn viszont már látható ránc jelenik meg.

A ráncosodás okának keresésekor ezért nem elég ránézni a csőre. Meg kell vizsgálni a teljes hajlítási folyamatot: milyen a nyomószerszám beállítása, milyen az előtolás, mennyire stabil a befogás, megfelelő-e a kenés, és hogyan viselkedik a cső a hajlítás különböző fázisaiban.

Anyagminőség és állapot

A cső anyaga jelentősen befolyásolja, mennyire hajlamos a ráncosodásra. Másképp viselkedik a szénacél, a rozsdamentes acél, az alumínium, a réz vagy egy speciális ötvözet. Számít az anyag nyúlása, folyáshatára, keménysége, szilárdsága és hőkezelési állapota is.

Egy jól alakítható, megfelelő képlékenységű anyag hajlítás közben kedvezőbben viseli a belső oldali összenyomódást. Egy ridegebb, keményebb vagy kevésbé képlékeny anyag viszont hamarabb mutathat repedést, ráncosodást vagy más alakítási hibát.

Az anyag gyártási minősége is számít. Ha a cső falvastagsága nem egyenletes, ha a varrat pozíciója kedvezőtlen, vagy ha a csőben belső feszültségek vannak, a hajlítás során könnyebben alakulhat ki lokális hiba. Ezért fontos, hogy a csőhajlításhoz használt alapanyag minősége megfeleljen a tervezett alakítási feladatnak.

A varratos csövek külön figyelmet igényelnek

Varratos csöveknél a hegesztési varrat helyzete is befolyásolhatja a hajlítás eredményét. A varrat geometriája, keménysége és anyagszerkezete eltérhet a cső többi részétől, ezért nem mindegy, hogy a hajlítás során hová kerül.

Ha a varrat kedvezőtlen pozícióban van, helyi merevségváltozást, felületi eltérést vagy alakítási nehézséget okozhat. Ez nem jelenti azt, hogy varratos csövet nem lehet jól hajlítani, de a varrat elhelyezését és a technológiai beállításokat figyelembe kell venni.

Kritikus hajlításnál a varratpozíció előírása vagy ellenőrzése is része lehet a minőségbiztosításnak. Ha a ráncosodás mindig egy bizonyos pozícióhoz vagy varrathelyzethez köthető, akkor nem elég a hajlítógépet állítani; az alapanyag és a befogási orientáció is vizsgálandó.

Kenés és súrlódás

A csőhajlításnál a kenés nem mellékes részlet. A cső, a mandrel, a hajlítószerszám és a simítószerszám között jelentős súrlódás alakulhat ki. Ha a kenés nem megfelelő, az anyag nem áramlik egyenletesen, megtapadhat, húzódhat vagy helyenként feltorlódhat. Ez növelheti a ráncosodás esélyét.

A túl kevés kenés fokozza a súrlódást és a szerszámkopást. A nem megfelelő kenőanyag felületi hibákat vagy anyagfelrakódást okozhat. A túl sok vagy rosszul alkalmazott kenés pedig tisztítási, hegesztési vagy felületkezelési problémákat eredményezhet a későbbi gyártási lépésekben.

A jó kenés tehát nem egyszerűen azt jelenti, hogy „legyen valami csúszós”. Az anyaghoz, szerszámhoz, technológiához és utólagos feldolgozáshoz illő kenőanyagot kell használni. A ráncosodás csökkentésében a megfelelő súrlódási viszonyok kulcsszerepet játszanak.

Túl nagy vagy túl kicsi befogási erő

A cső hajlítás közben nem csúszhat kontrollálatlanul, de nem is szabad rosszul deformálni a befogásnál. Ha a befogás túl gyenge, a cső elmozdulhat, ami pontatlan ívet és anyagáramlási hibákat okozhat. Ha túl erős vagy nem megfelelő felületen történik, benyomódást, helyi deformációt vagy felületi sérülést eredményezhet.

A belső ívi ráncosodásnál a befogás azért fontos, mert a cső mozgását és anyagáramlását az egész folyamat alatt kontrollálni kell. Ha a cső a hajlítás közben nem úgy halad, ahogy a szerszámrendszer tervezi, a belső oldalon könnyebben gyűlhet fel anyag.

A jó befogás stabil, de nem roncsoló. Illeszkedik a cső átmérőjéhez, felületéhez, anyagához és a hajlítási feladathoz. Kopott vagy rosszul méretezett befogószerszámokkal nehéz egyenletes minőséget tartani.

Túl gyors vagy rosszul szabályozott hajlítás

A hajlítás sebessége is befolyásolhatja a ráncosodást. Ha a folyamat túl gyors vagy egyenetlen, az anyag nem mindig tud kontrolláltan átalakulni. Bizonyos anyagok és csőméretek érzékenyek lehetnek a túl gyors alakításra, különösen akkor, ha a szerszámozás vagy kenés sem optimális.

A modern CNC hajlítás előnye, hogy a mozgás, előtolás, szög és sebesség pontosabban szabályozható. Ez segíthet az ismételhető minőség elérésében, de csak akkor, ha a paraméterek jól vannak beállítva. Egy pontos gép rossz beállítással ugyanúgy képes hibás darabot gyártani.

A próbahajlítás és a paraméterek finomhangolása ezért fontos lépés lehet. Ha ráncosodás jelentkezik, nem mindig kell azonnal más csőre vagy más technológiára váltani; először a beállításokat és a szerszámok állapotát érdemes ellenőrizni.

Mikor jelent valódi műszaki problémát a ráncosodás?

A belső ívi ráncosodás akkor jelent valódi műszaki problémát, ha befolyásolja a cső működését, biztonságát, illeszthetőségét vagy várható élettartamát. Áramló közegnél a ráncok növelhetik az ellenállást és lerakódási pontokat képezhetnek. Nyomástartó vagy rezgésnek kitett rendszereknél feszültséggyűjtőként viselkedhetnek. Szerkezeti csöveknél pedig gyengíthetik az adott hajlított szakaszt.

Különösen komolyan kell venni, ha a ráncosodás mély, ismétlődő, éles redőket képez, vagy ha a ráncok mellett oválosodás, repedés, túlzott falvékonyodás vagy felületi szakadás is látható. Ilyenkor már nem arról van szó, hogy a cső „nem szép”, hanem arról, hogy a hajlítás folyamata nem megfelelően kontrollált.

Esztétikai elemeknél a ráncosodás már akkor is hibának számíthat, ha a teherbírást nem veszélyezteti. Ipari rendszereknél viszont műszaki tűrés, szabvány, vevői specifikáció vagy belső minőségellenőrzési előírás határozhatja meg, hogy mi fogadható el.

Hogyan lehet megelőzni a ráncosodást?

A megelőzés első lépése a megfelelő hajlítási sugár megválasztása. Ha a rendszer lehetővé teszi, érdemes kerülni a túl szoros íveket. Nagyobb sugárral kisebb a belső oldali anyagtorlódás és általában kedvezőbb a cső keresztmetszeti viselkedése.

A második lépés a megfelelő cső kiválasztása. Az átmérő, falvastagság és anyagminőség együtt határozza meg, mennyire lesz hajlamos a cső ráncosodásra. Vékony falú, nagy átmérőjű csőnél szigorúbb technológiai kontrollra van szükség.

A harmadik a megfelelő szerszámozás. Mandrel, simítószerszám, jó állapotú hajlítószerszám, helyes nyomószerszám-beállítás és megfelelő kenés mind hozzájárulnak a simább belső ívhez. A ráncosodás megelőzésénél különösen fontos a wiper die és a mandrel helyes kombinációja, mert ezek együtt kontrollálják a belső oldali anyagmozgást.

A negyedik lépés a próbahajlítás és mérés. Ha egy hajlítás kritikus, nem érdemes az első darabtól sorozatminőséget várni. A próbadarab segít ellenőrizni az oválosodást, falvastagság-változást, ráncosodást és visszarugózást is.

Mit lehet tenni, ha már megjelent a ráncosodás?

Ha a belső íven ráncok jelennek meg, először nem a kész darabot kell „kozmetikázni”, hanem az okot kell megtalálni. A ráncosodás általában azt jelzi, hogy a belső oldali anyagáramlás nincs megfelelően kontrollálva. Ennek oka lehet túl kis sugár, nem megfelelő falvastagság, rossz mandrelpozíció, kopott simítószerszám, kevés nyomószerszám-támasz, rossz kenés vagy hibás gépbeállítás.

A javítási irány attól függ, mi okozza a hibát. Ha a sugár túl kicsi, lehet, hogy a tervet kell módosítani. Ha a cső túl vékony falú, más alapanyagra lehet szükség. Ha a szerszámbeállítás rossz, a mandrel vagy simítószerszám pozícióját kell korrigálni. Ha a szerszám kopott, cserére vagy felújításra van szükség.

Már elkészült, ráncos csőnél a felhasználhatóságot mindig a funkció alapján kell megítélni. Kritikus rendszerbe nem szabad beépíteni olyan darabot, amelynél a ráncosodás meghaladja az előírt tűrést vagy más hibával együtt jelentkezik.

Tervezési szempontok: hogyan lehet eleve elkerülni?

A csőhajlítás minősége sokszor már a tervezésnél eldől. Ha a terv gyártható, reális hajlítási sugárral, megfelelő csőmérettel és világos tűrésekkel dolgozik, a ráncosodás kockázata kisebb. Ha viszont a terv túl szoros ívet ír elő egy vékony falú csőnél, akkor a gyártás csak kompromisszumokkal vagy speciális technológiával tudja megoldani.

Érdemes már a tervezési fázisban tisztázni, hogy a cső milyen funkciót lát el. Áramló közeg halad benne? Nyomás alatt lesz? Látható esztétikai elem? Rezgésnek lesz kitéve? Hegeszteni kell később? Ezek a kérdések meghatározzák, mennyire szigorúan kell kezelni a belső ív minőségét.

A pontos műszaki rajz, a megengedett oválosodás, falvastagság-változás és ráncosodási határ megadása sok félreértést megelőz. Ha csak az ív szöge és sugara szerepel, de a minőségi követelmények nem, akkor a gyártás és az ellenőrzés is nehezebbé válik.

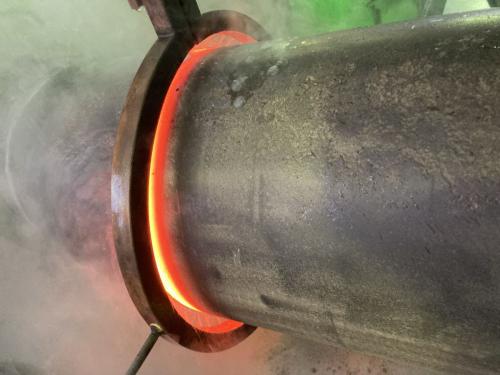

Hideg, meleg vagy indukciós hajlítás?

A ráncosodás megelőzésében a választott technológia is fontos. Hideg hajlításnál megfelelő szerszámokkal és beállításokkal sok pontos, ismételhető csőív készíthető. Meleg vagy indukciós hajlítás nagyobb méretek, vastagabb falú csövek vagy speciális ipari feladatok esetén lehet előnyös. A masamuvek.hu témái között is hangsúlyosan szerepel a hideg, meleg és indukciós csőhajlítás eltérő alkalmazási területe.

Nem az a kérdés, hogy melyik technológia „általában jobb”, hanem az, hogy az adott csőhöz, sugárhoz, anyaghoz és tűréshez melyik illik. Kis átmérőjű, vékony falú, precíz csöveknél más megoldás lehet ideális, mint nagy átmérőjű ipari csőíveknél.

A technológiai döntést nem érdemes a végén meghozni. Ha a ráncosodás kockázata már a tervezésből látszik, akkor időben lehet megfelelő hajlítási módszert, szerszámot vagy alapanyagot választani.

Ellenőrzés: mit kell nézni a kész csőíven?

A ráncosodás ellenőrzése általában szemrevételezéssel kezdődik, de kritikus alkalmazásoknál ez nem mindig elég. Meg kell nézni, hogy a belső íven vannak-e hullámok, milyen mélyek, milyen sűrűn ismétlődnek, élesek-e a redők, és együtt járnak-e más hibával.

Érdemes ellenőrizni az oválosodást, a külső ív falvékonyodását, a hajlítási sugarat és a csővégek illeszkedését is. Ha a belső ráncosodás áramlástechnikai vagy tisztíthatósági szempontból kritikus, belső vizsgálat, endoszkópos ellenőrzés vagy egyéb minőségellenőrzési módszer is indokolt lehet.

A jó ellenőrzés nemcsak azt mondja meg, hogy a darab elfogadható-e, hanem visszajelzést ad a gyártási folyamatról is. Ha ugyanaz a ráncosodási minta több darabon ismétlődik, az szerszám- vagy beállítási problémára utalhat.

Összegzés

A cső belső ívén megjelenő ráncosodást a hajlítás közbeni nyomó igénybevétel okozza. A belső oldalon az anyag összenyomódik, és ha nem tud egyenletesen eloszlani, hullámokba vagy redőkbe rendeződik. A jelenség különösen vékony falú csöveknél, kis hajlítási sugárnál, gyenge megtámasztásnál, rossz szerszámbeállításnál vagy nem megfelelő kenésnél gyakori.

A ráncosodás nem mindig jelent azonnali műszaki hibát, de ipari, nyomástartó, áramlástechnikai vagy szerkezeti alkalmazásoknál komolyan kell venni. Hatással lehet az áramlásra, a tisztíthatóságra, a szilárdságra és a hosszú távú élettartamra is. Különösen problémás, ha oválosodással, falvékonyodással vagy repedéssel együtt jelentkezik.

A megelőzés kulcsa a megfelelő tervezés és technológia. Reális hajlítási sugár, megfelelő falvastagság, jól alakítható anyag, pontos szerszámozás, mandrel, simítószerszám, helyes nyomószerszám-beállítás és megfelelő kenés mind hozzájárulnak ahhoz, hogy a cső belső íve sima és műszakilag megbízható maradjon. A jó csőhajlítás nemcsak arról szól, hogy az ív formája pontos legyen, hanem arról is, hogy a cső belső szerkezeti és áramlási minősége megmaradjon.
